Axure设计:双向列表带计数选择

列表框左右双向选择效果在互联网平台中应用非常多,从左侧的待选项中选中选项移入右侧,从右侧的已选项中取消选项移入左侧。作者将通过这篇案列分享,教大家使用Axure制作实现“双向列表带计数选择”。

1 150 Axure设计:双向列表带计数选择



演示址:http://www.pmgod.cn/demo/%E5%8F%8C%E5%90%91%E5%88%97%E8%A1%A8%E5%B8%A6%E8%AE%A1%E6%95%B0%E9%80%89%E6%8B%A9.html

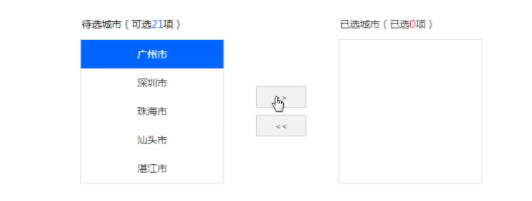

实现效果

1 239 Axure设计:双向列表带计数选择



  1. 双向列表均为单项选择,不支持多选或全选;
  2. 移入选项、点击选项时分别有文字颜色或背景色的变化,突出选项;
  3. 如果左侧选项没有选中,点击向右选择时,提示“请从待选城市选择数据项!”;
  4. 如果右侧选项没有选中,点击向左选择时,提示“请从已选城市选择数据项!”;
  5. 每次选择变动后,可选项和已选项的数据都会相应变化。

原理分析

  1. 提供左右两个列表框,可以互相选择相应选项;
  2. 左侧为待选项的容器,用来显示可供选择的列表项;
  3. 右侧为已选项的容器,用来显示已经选择的列表项;
  4. 两个列表框之间的选项通过两个按钮来实现数据交互;
  5. 利用Axure的中继器实现列表框的容器功能。

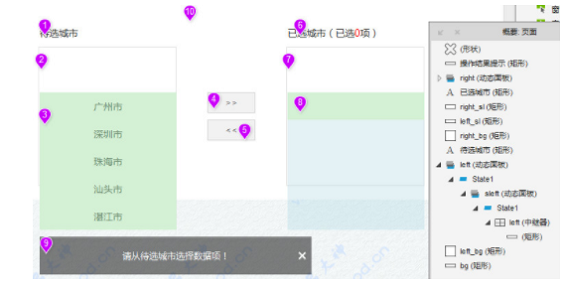

元件准备

1 333 Axure设计:双向列表带计数选择



  1. 待选城市文本标签,用于显示待选城市的计数。
  2. 待选项背景框(left_bg),放在待选项底部。
  3. 待选项动态面板(left),用来存放可供选择的列表项:left面板中包含一个动态面板,放置中继器left;中继器left中用来存储可供选择的列表项。
  4. 选项矩形(left_sl),触发左侧待选项移入右侧已选项。
  5. 选项矩形(right_sl),触发右侧已选项移入左侧待选项。
  6. 已选城市文本标签,用于显示已选城市的计数。
  7. 已选项背景框(right_bg),放在已选项底部。
  8. 已选项动态面板(right),用来存放已经选择的列表项:right面板中包含一个动态面板,放置中继器right;中继器right用来存储已经选择的列表项。
  9. 操作提示组合元件,用于没有选择选项时的错误。
  10. 案例背景,放在底部,可有可无。

隐藏提示文件,重新布局元件后效果如下:

1 431 Axure设计:双向列表带计数选择



实现步骤

(1)准备左侧待选项列表数据

拖入一个中继器left,给中继器的默认Column0列添加21条数据,对应显示广东省21个地市。

1 530 Axure设计:双向列表带计数选择



将中继器的数据通过每项加载时赋值给矩形,矩形显示的数据就是待选项源数据

1 626 Axure设计:双向列表带计数选择



将中继器转换为动态面板sleft,动态面板的大小为218px*200px,设置动态面板的滚动条属性为“自动显示垂直滚动条”。

1 721 Axure设计:双向列表带计数选择



实用小技巧:将可滚动的动态面板sleft转换为动态面板left,动态面板的大小为200px*200px,设置动态面板的滚动条属性为“无”,从而可以实现滚动且隐藏滚动条的效果。

1 817 Axure设计:双向列表带计数选择



在动态面板left底部放一个带边框的矩形背景,大小为202px*202px,在矩形背景的上面部分放待选城市文本标签,用于显示待选城市的计数。

最终左侧待选项列表元件数据显示如下:

1 913 Axure设计:双向列表带计数选择



(2)准备右侧已选项列表数据

右侧已选项列表数据的实现原理与左侧一致,差异部分在于右侧已选项数据一开始为空,最终显示如下:

1 1012 Axure设计:双向列表带计数选择



(3)设置全局变量,临时存放选中项

设置全局变量“select_listl”,用来临时存放左侧待选项选中的数据;全局变量“select_listr”,用来临时存放右侧已选项选中的数据;全局变量的默认初始值均为空值。

1 1119 Axure设计:双向列表带计数选择

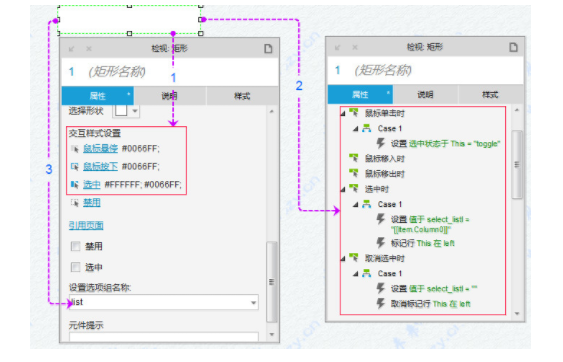

(4)待选项点击交互事件

待选项矩形框用来显示待选项数据列表,分别设置鼠标悬停、鼠标放下、选中时的交互效果。

鼠标单击待选项矩形框时,切换选中状态。当待选项状态为选中时,将全局变量”select_listl”的值设置为待选项的值,同时标记该行;当待选项状态为取消选中时,将全局变量”select_listl”的值设置未空,同时取消标记该行。

1 1216 Axure设计:双向列表带计数选择



(5)设置待选城市文本标签事件

中继器left的的数量值等于可选项的数据值,中继器每项加载时,设置待选城市的文本显示为“待选城市(可选[[Item.Repeater.dataCount]]项)”。

1 1312 Axure设计:双向列表带计数选择

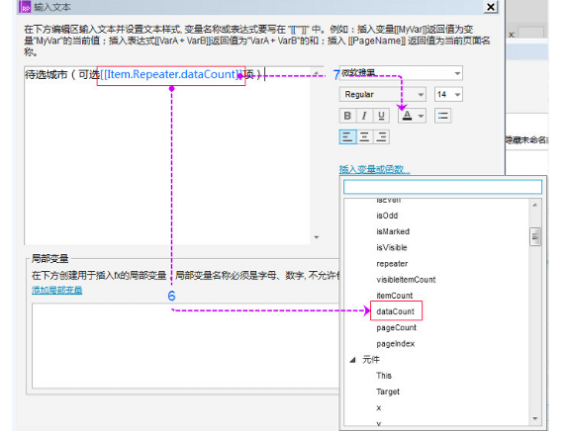

中继器赋值方法如下,文本格式为“富文本”。

1 1410 Axure设计:双向列表带计数选择



[[Item.Repeater.dataCount]]表示中继器的数量值,利用富文本特性改变选项值的文本颜色。

1 154 Axure设计:双向列表带计数选择



(5)待选项点击交互事件

已选项点击交互事件同待选项点击交互事件一致,此处不再重复。

(6)设置待选城市文本标签事件

已选城市文本标签设置与待选城市文本标签设置一致,此处不再重复。

(7)左侧向右选择点击事件

点击“left_sl”按钮时,需要判断该点击事件是否为有效点击事件。

左侧待选项有选中状态时,全局变量“select_listl”不为空,点击事件有效,需要将该选项选中添加到右侧已选项列表中,同时删除待选项列表中的记录,表示选择该选项值。特别注意:此处需要将待选项及已选项的状态设置为“未选中”。

当左侧待选项没有选中状态时,点击事件无效,提示“请从待选城市选择数据项!”。

1 164 Axure设计:双向列表带计数选择



(8)右侧向左选择点击事件

点击“right_sl”按钮时,需要判断该点击事件是否为有效点击事件。

右侧已选项有选中状态时,全局变量“select_listr”不为空,点击事件有效,需要将该选项选中添加到左侧待选项列表中,同时删除已选项列表中的记录,表示取消该选项值。

特别注意:此处需要将待选项及已选项的状态设置为“未选中”。

当右侧已选项没有选中状态时,点击事件无效,提示“请从已选城市选择数据项!”

1 173 Axure设计:双向列表带计数选择



实用小技巧:利用显示事件的“灯箱效果”,背景色为黑色,透明度设置为20%,提示效果很漂亮。

1 182 Axure设计:双向列表带计数选择





作者:十月大神

来源:人人都是产品经理
